Product Details
Menşe yeri: Çin
Marka adı: WONSUN
Sertifika: CE
Model numarası: DZ-130
Payment & Shipping Terms
Min sipariş miktarı: 1ADET
Fiyat: Negotiable
Ambalaj bilgileri: Öncelikle bubble wrap paketlenmiş ve daha sonra dış ambalaj için karton ile güçlendirilmiştir.
Teslim süresi: ödemenizi aldıktan sonra 3-7 iş günü
Ödeme koşulları: T / T, Western Union, Para Gram, Alibaba Ticaret Güvencesi, Paypal vb.
Yetenek temini: 1000 setleri/ay
Anma gücü: |
140W |
Koşu hızı: |
1.5s-8'ler |
renk: |
Kırmızı, sarı , gri |
Avantajları: |
Hız ayarlı, iki yönlü SOL veya SAĞ, Salon Sınırı |
Ürün adı: |
Otomatik Bariyer Kapısı DC24V Fırçasız Motor, Kol Açılır |
Çalışma sıcaklığı (motor):: |
-35 ℃ ~ 85 ℃ |
Anma gücü: |
140W |
Koşu hızı: |
1.5s-8'ler |
renk: |
Kırmızı, sarı , gri |
Avantajları: |
Hız ayarlı, iki yönlü SOL veya SAĞ, Salon Sınırı |
Ürün adı: |
Otomatik Bariyer Kapısı DC24V Fırçasız Motor, Kol Açılır |
Çalışma sıcaklığı (motor):: |
-35 ℃ ~ 85 ℃ |

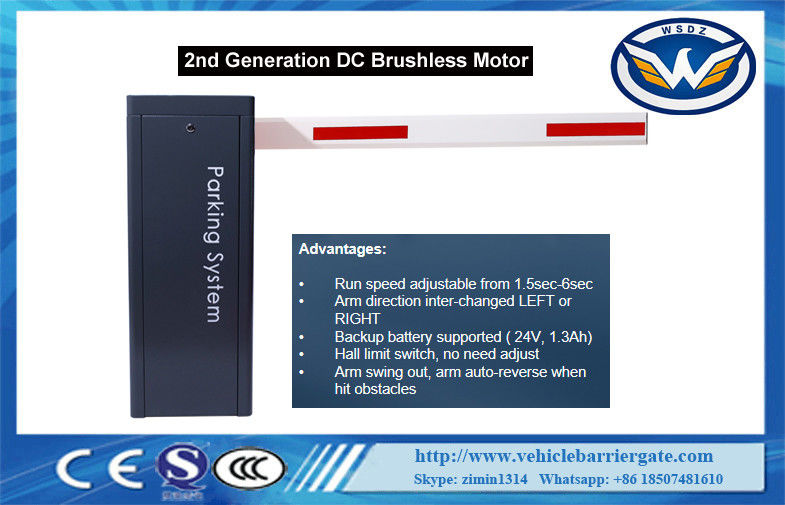

Otomatik Bariyer Kapısı DC24V Fırçasız Motor, Kol Açılırken
teknik parametreler
1 Çalışma sıcaklığı (motor): -35 ℃ ~ + 85 ℃
2 Anma gerilimi: DC24V
3 Koşu hızı: 1.5s-8s
4 Anma akımı: 8.58A
5 Anma gücü: 140W
6 Yüksüz hız: 1850rpm
7 Anma hızı: 1400rpm
8 Çıkış Gücü: 56.8Nm
9 Bağıl nem: ≤% 90
10 Uzaktan kumanda mesafesi: ≤100M (açık yerde)
11 IP Derecesi: IP44
12 Maksimum kol uzunluğu: 6M
Özellikleri
1 Koşu hızı 1.5 saniyeden 8 saniyeye ayarlanabilir
2 Hızlı bir şekilde değiştirilebilir
3 Güç kapalıyken bariyer kapısını motor tekerleği ile açın, açıldıktan sonra otomatik olarak sıfırlayın
4 Kavisli krank kolu üç bağlantılı hareket yapısı, işlem kararlıdır
5 Kablosuz uzaktan kumanda kontrolü açma / kapama
6 Otomatik ters işlevi (kuvvet ayarlanabilir)
7 Kızılötesi fotosel konektörü mevcuttur
8 Döngü dedektörü konektörü mevcuttur.
9 Tel kontrollü araç park sistemi donanımı ile iyi entegre edilmiş (anahtar sinyali olmalıdır)
10 Trafik ışığı konektörü (AC220V, 40W'tan az güç)
11 Otopark sistemi için kuru kontak sinyali sunar (COM, NC, NO)
12Kaparken otomatik gecikme (ayarlanabilir)
13 RS485 veya CAN ağ iletişim arayüzü (modül kurmaya gerek yoktur)
14 Sayma arayüzü
15 24V yedek pil arayüzü (Güneş enerjisi kullanılarak şarj edilebilir)
Kol uzunluğu hız karşılaştırma tablosu
Menü kodu | Numara | Menü kodu adı | Varsayılanlar | birim | Uyarılar |
H00-00 | 25-95 | Açık hız ayarı | 40 | Karşılık gelen PWM görev döngüsü% 25 -% 95, adım boyutu 1'dir | |
H00-01 | 25-95 | Yakın hız ayarı | 40 | Karşılık gelen PWM görev döngüsü% 25 -% 95, adım boyutu 1'dir | |
H00-02 | 5-40 | Yerinde aç yavaşlama açısı | 35 | Açı değeri ne kadar büyükse, kol yerinde iken sallama olasılığı o kadar azdır. | |
H00-03 | 5-40 | Yerinde yakın yavaşlama açısı | 35 | Açı değeri ne kadar büyükse, kol yerinde iken sallama olasılığı o kadar azdır. | |
H00-04 | 1-20 | Hızlandırma ayarını açın | 10 | Hanım | Sayı ne kadar küçükse, hız o kadar hızlı |
H00-05 | 1-20 | Hızlandırma ayarını kapat | 10 | Hanım | Sayı ne kadar küçükse, hız o kadar hızlı |
H00-06 | 1-30 | Yer açısında aç | 2 | derece | adım boyutu 1 |
H00-07 | 1-30 | Yer açısında aç | 1 | derece | adım boyutu 1 |
H00-08 | 7-13 | Otomatik ters kuvvet ayarı | 10 | Bir | adım boyutu 1 |
H00-09 | 0-90 | Gecikmeli kapanma ayarı | 0 | Sn | adım boyutu 100 ; 0 otomatik olarak kapanmıyor, Diğer değer otomatik olarak kapanacak; Bu parametre, döngü dedektör sinyali olmadığında ve otomatik olmayan çalışma durumlarında kullanılır |
H00-10 | 10-50 | Kendi kendine kontrol hız ayarı | 30 | Karşılık gelen PWM görev döngüsü% 10-% 50, adım boyutu 1'dir | |
H00-11 | 0-2 | Kendini kontrol modu | 0 | 0: otomatik çalıştırma yok ; 1: otomatik çalıştır, kapattıktan sonra kaldır | |
H00-12 | 0-5 | Kendinden kilitli kuvvet ayarı (Geçersiz) | 3 | ||
H00-13 | 1-20 | Duraklatıldığında motor yavaşlama süresi | 5 | Ayar ne kadar büyükse, duraklama süresi o kadar uzun sürer | |
H00-14 | 0-1 | Otomatik testten sonra varsayılan çalışma yönü | 0 | 0: Kapanıyor, 1: açılıyor | |
H00-15 | 1-10 | Kutup çifti sayısı (Geçersiz) | 4 | Yalnızca motor hız değerlerini doğru şekilde görüntülemek için kullanılır | |
H00-16 | 1-32 | RS485 iletişim adresi | 1 | 32 adede kadar slave bağlanabilir | |
H00-17 | 0-2 | RS485 iletişim oranı | 0 | 0: 9600,1: 19200,2: 38400 ; Parametreyi değiştirin ve güç açıldıktan sonra geçerli olacaktır. | |
H00-18 | 0-1 | Güç açıldıktan sonra kendi kendini test ederse | 1 | 0: Güç açıldıktan sonra kendi kendine test yok, 1: Güç açıldıktan sonra kendi kendine test | |
H00-19 | 0-3 | Manuel kendi kendine test ayarı | 2 | 0: Manuel olarak geçersiz, 1: Klavye SET düğmesi, 2: uzaktan kumanda geçerli, 3, Klavye SET düğmesi ve uzaktan kumanda her ikisi de geçerli | |
H00-20 | 0-15 | Parametre ayar indeksini izleme | 7 | 7, çalışma süreleri (ms): 0 ~ 9000 8, Kümülatif çalışma süreleri: 0`99999999 9, otomatik çalışma süreleri: 0 ~ 99999999 10, Çarpışma süreleri: 0 ~ 99999999 11, Yerinde kapanma süreleri: 0 ~ 99999999 12, Güç açma süresi (dakika): 0 ~ 99999999 13, açılış süreleri: 0 ~ 99999999 14, Giriş bağlantı noktası durumu: İkili ekran 15, Hata kodu: 0 ~ 7 | |
H00-21 | 0-3 | Sıfırla | 0 | 1: dinlenme ayarı | |
H00-22 | 0-1 | LED çıkış modu | 0 | 0: Çalışma sırasında dönüşümlü olarak yanıp sönme ; 1: Yanıp sönmeye izin ver |
Elektrik tesisatı, bağlantı şeması
1 Tüm elektrik bağlantıları teslimattan önce yapılır ve lütfen rastgele değiştirmeyin. Gereklilik AC220V güç ve topraklama bağlantısının bağlanmasıdır.
2 Trafik ışığı konektörü: En fazla 40W güç bağlayabilir.
3 Kızılötesi fotoseller isabetli konektör: alıcı çıkışı için anahtar sinyalini bağlayın.
4 Döngü dedektörü konektörleri: hem harici hem de dahili döngü dedektörünü destekler (yalnızca bir yol seçilebilir).
Harici tip seçilirse, sadece döngü dedektör çıkışı için anahtar sinyalini bağlayın.
Dahili tip seçilirse, tel sinyalini araç dedektörü tel arayüzüne bağlamanız gerekir.
5 Araba park sistemi konektörleri: sistem anahtarı sinyalini bu konektöre bağlayın, ardından bariyer kapısının çalışmasını kontrol edebilir.
6 Yukarı / aşağı limit anahtarı sinyali: COM, NO, NC çıkışı ile bariyer kapısının durumunu izler.
7 RS485 konektörü: RS485 modülü seçeneklerini seçtikten sonra, PC yazılımı ile MAX 15 adet bariyer kapısını yönetebilir.
RFQ:
C: Siparişinizi tamamlamak için aşağıdaki adımları izleyin.
- 1. Sorgu
İhtiyaçlarınız hakkında bize detaylı bilgi verin, talebinize göre uygun ürünleri tavsiye edelim
-2.Teklif
Siparişe göre tüm açık özelliklerle resmi teklif formu
-3.Fatura
Teklif onaylandıktan sonra fatura düzenlenecektir.
-4.Ödeme
Fatura kesildikten sonra ödeme yapılır.Tam ödeme alınır.
-5.Üretim
Toplu üretim 15-25 iş günü sürecektir.
-6.Teslimat
deniz, hava veya kurye ile.Paketin ayrıntılı resmi, seçtiğiniz hizmete göre sağlanacaktır.Paketleme bilgileri onaylandıktan sonra gönderilecektir.
Wonsun, bariyer kapısı, bom bariyeri, kayar kapı motoru için profesyonel bir üreticidir.Herhangi bir ilgi varsa, lütfen serbestçe benimle iletişime geçin.
