Ürün Ayrıntıları
Menşe yeri: ÇİN
Marka adı: WONSUN
Sertifika: CE
Model numarası: DZ-220B Otopark Bariyerleri
Ödeme ve Nakliye Şartları
Min sipariş miktarı: 1 BİLGİSAYAR
Fiyat: Anlaşılabilir
Ambalaj bilgileri: Araç Bariyer Kapısı Önce kabarcık sargısında paketlenir ve daha sonra dış ambalaj için karton ile ta
Teslim süresi: Ödemenizi aldıktan sonra 3-7 iş günü
Ödeme koşulları: T/T, Western Union, Money Gram, Ticaret Güvencesi, Paypal vb.
Yetenek temini: 1000 Takım/Ay
sürüş yöntemi: |
dc fırçasız motor |
Marka: |
-30℃~+70℃ |
Bağıl nem: |
≥85% |
isim: |
150W DC 24V Fırçasız Motorlu Otopark Bariyerleri Otopark sistemi ekipmanları ile entegre |
RS485: |
EVET |
anma gerilimi: |
DC24V |
sürüş yöntemi: |
dc fırçasız motor |
Marka: |
-30℃~+70℃ |
Bağıl nem: |
≥85% |
isim: |
150W DC 24V Fırçasız Motorlu Otopark Bariyerleri Otopark sistemi ekipmanları ile entegre |
RS485: |
EVET |
anma gerilimi: |
DC24V |

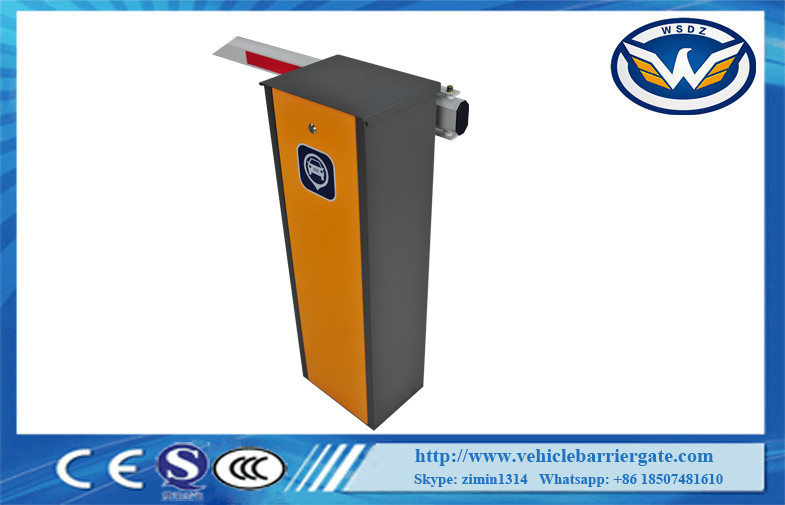

150W DC 24V Fırçasız Motorlu Otopark Bariyerleri Otopark sistemi ekipmanları ile entegre
1. Yay seçimi
Yay gerilebilir ve
şartname aşağıdaki gibidir:
Çap 4.0MM yeşil renk
Çap 4.5MM kırmızı renk
Çap 5.5MM mavi renk
Çap 6.8MM sarı renk
Çap 7.0MM beyaz renk
2. Bariyer kol denge ayarı
1, Lütfen kol durumunu ufukta ve dikey konumda kontrol edin ve onaylayın, ardından 2 adet M12 vidayı sıkın.
2, Kol dengesi durumuna göre, M8 * 140MM'nin yay sıkılık seviyesini ayarlamayı tekrarlayın, kolun sabit bir şekilde açılıp kapandığından emin olun.
3, Çift yaylı bariyer kapısı için lütfen iki yayı aynı anda ayarlayın.
4, Kol açık ve kapalıysa çok fazla sallayın, lütfen aşağıdaki resmi kontrol edin.Açık kolun çok sallanması, yayın çok sıkı, biraz gevşek olduğu anlamına gelir.yakın kol
| 1 Koşu hızı 2,5 saniyeden 8 saniyeye ayarlanabilir |
| 2 Kol hızla değiştirilebilir. |
| 3 Güç kapalıyken bariyer kapısını motor tekerleği ile açın, güç açıldıktan sonra otomatik olarak sıfırlayın |
| 4 Kavisli krank kolu üç bağlantılı hareket yapısı, çalışma kararlı |
| 5 Kablosuz uzaktan kumanda kontrolü açma/kapama |
| 6 Otomatik ters fonksiyon (kuvvet ayarlanabilir) |
| 7 Kızılötesi fotosel konektörü mevcuttur |
| 8 Döngü dedektörü konektörü mevcuttur. |
| 9 Tel kontrollü otopark sistemi ekipmanı ile iyi entegre (anahtar sinyali olmalıdır) |
| Trafik ışığı için 10 Konektör (AC220V, 40W'dan az güç) |
| 1 Çalışma sıcaklığı(motor): -30℃~+70℃ |
| 2 Anma gerilimi: DC24V |
| 3 Koşu hızı: 2.5s-8s |
| 4 Anma akımı: 9.5A |
| 5 Nominal güç: 150W |
| 6 Yüksüz hız: 1850rpm |
| 7 Nominal hız:1400rpm |
| 8 Nominal tork: 59.6Nm |
| 9 Bağıl nem:≥85% |
| 10 Uzaktan kumanda mesafesi: ≤100M (açık yerde) |
5. Elektrik tesisatı, bağlantı şeması
1. Bu makinenin dahili kablolaması fabrikadan çıktığında tamamlanmıştır, lütfen değiştirmeyin, sadece 220V güç kaynağını ve koruyucu topraklama kablosunu çalışmaya bağlayın.
2. Trafik ışığı arayüzü: 2A24V voltaj trafik ışığı kullanımı.
3. Kızılötesi anti-smashing arayüzü: harici kızılötesi anti-radyasyon cihazı ve anti-radyasyon çıkışının anahtar sinyali bağlanabilir.
4. Zemin algılama arayüzü: harici zemin algısını destekler.Harici bir toprak sensörü kullanırken, yalnızca toprak sensöründen gelen anahtar sinyali çıkışını bağlamanız gerekir.
5. Park sistemi arayüzü kablolu kontrol arayüzü: bariyeri kontrol etmek için sistemden gelen anahtar sinyalini bu arayüze bağlayın.
6. Başlangıç limiti ve iniş limiti sinyal çıkışı: bariyerin mevcut durumunu bildirmek için sisteme COM/NO/NC anahtar sinyali çıkışı.
7. RS485 veya CAN iletişim arayüzü: PC yazılımı 15'ten fazla engeli yönetmek için kullanılabilir.
Yayı seçme parametresi
| kol tipi | Kol uzunluğu | yay kullanımı | |
| Tip | Boyut(Tel Çapı*Uzunluk) | ||
| 100*45 Düz kol | 6m | Gerginlik yayı | 4.5+5.5 |
| 5m | 4.0+5.5 | ||
| 4.5m | 4.5+4.5 | ||
| 4m | 4.5+4.0 | ||
| 3.5m | 4.5 | ||
| 3m | 4.5 | ||
| 80*45Düz kol | 6m | 5.5+4.0 | |
| 5m | 5.5+4.0 | ||
| 4.5m | 4.5+4.5 | ||
| 4m | 4.5+4.0 | ||
| 3.5m | 4.5 | ||
| 3m | 4.0 | ||
| İki çit kolu | 4.5m | 5.5+5.5 | |
| 4m | 4.5+5.5 | ||
| 3.5m | 4.5+4.5 | ||
| 3m | 4.5+4.5 | ||
| 90 derece kol | 5m | 5.5+4.5 | |
| 4.5m | 5.5+4.5 | ||
| 4m | 4.5+4.5 | ||
| 3.5m | 4.5+4.5 | ||
| 3m | 4.5+4.0 | ||
| Üç çit kolu | 4.5m | 5.5+6.8 | |
| 4m | 5.5+5.5 | ||
| 3.5m | 4.5+5.5 | ||
| 3m | 4.5+4.5 | ||
| Açıklama:6.8 sarı, 5.5 mavi, 4.5 kırmızı, 4.0 yeşil | |||
(parametre şirketin koluna dayanmaktadır)
Hata kodu:
| EFF01: Salon hatası | Motoru veya kablo bağlantısını kontrol edin | Genel olarak, motor veya motor kablosu düzgün bağlanmamış |
| EFF02.Düşük voltaj hatası | Voltaj 22.0V'dan düşük | Güç kaynağı veya akü voltajı yeterli değil |
| EFF03.Aşırı akım koruması | Yük çok ağır veya sürücü kartı hasarlı veya motor kablolaması yanlış. | Motor kablosunun iyi temas halinde olup olmadığını kontrol edin veya sürücüyü değiştirin. |
| EFF04.Kilitli dönüş koruması | Üst üste 5 kez sınıra ulaşılamadı | Limit noktasını sıfırlayın veya limit cihazıyla ilgili bir sorun olup olmadığını ortadan kaldırın |
Wonsun, bariyer kapısı, bom bariyeri, sürgülü kapı motoru için profesyonel bir üreticidir.Herhangi bir ilgi varsa, lütfen serbestçe bana ulaşın.
E-posta: keira@wonsunbarrier.com
Skype: zimin1314
Whatsapp: +86 185 0748 1610
Wechat: Keira_Xia
Otopark SİSTEMİ için DC24V Fırçasız Motorlu arrier Kapısı 6m Kol
