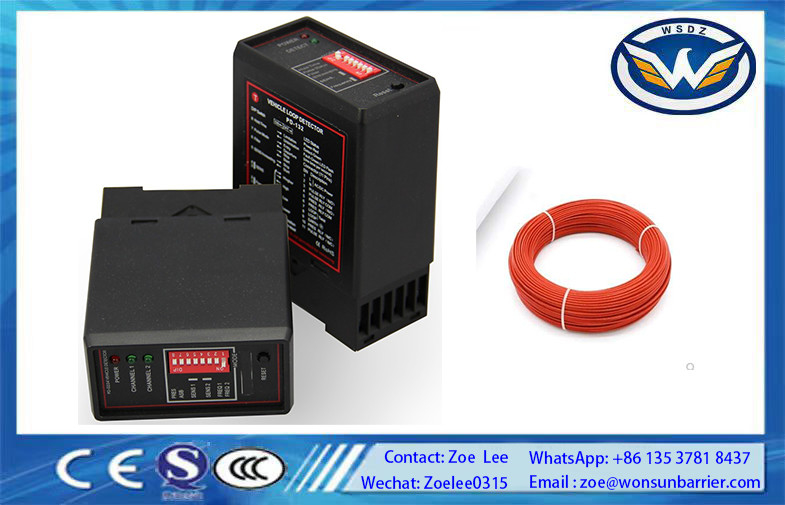

PD132 Engelleme Kapısı için Tek Halkalı Araç Detektörü Ürünü

PD132 Tek Döngülü Araç Dedektörü Bariyer Ürünü


1. Genel Bakış

2. Teknik Parametreler

Güç Kaynağı

• Çoklu güç kaynağı seçeneklerini destekler: AC 110/220V ± %10 50/60Hz ve DC 12/24V. Ayrıntılı güçle ilgili bilgiler için lütfen cihazın üzerindeki etiketi kontrol edin.

Hassasiyet

• Hassasiyet, 4 seviye ile ayarlanabilir ve kullanıcıların dedektörün araçlara tepkisini özel ihtiyaçlara göre ince ayar yapmasına olanak tanır.

Çalışma Frekansı

• Çalışma frekans aralığı 20KHz - 170KHz'dir, bu da bitişik döngülerden veya diğer parazit kaynaklarından kaynaklanan karışmayı önlemeye yardımcı olur.

Tepki Süresi

• 10ms'lik hızlı bir tepki süresine sahiptir ve araç varlığının zamanında tespit edilmesini sağlar.

Çalışma Sıcaklığı

• Dedektör, -20°C ila +85°C arasında geniş bir sıcaklık aralığında çalışabilir ve çeşitli çevre koşullarına uygun hale getirir.

Nem

• %95'e kadar nem seviyelerini (yoğuşmasız) kaldırabilir ve nemli ortamlarda güvenilir performans sağlar.

Varlık Süresi

• Sınırsız varlık için maksimum varlık süresi belirtilmemiştir, ancak sınırlı varlık için 500ms'dir.

Maks. Döngü Boyutu

• Destekleyebileceği maksimum döngü boyutu 8M x 1M'dir ve döngü düzeni tasarımında esneklik sağlar.

Çıkış Modu

• Çıkış modu, algılama sinyallerini iletmek için yaygın ve güvenilir bir yol olan Röledir.

Besleyici Uzunluğu

• Döngüden dedektöre uygun sinyal iletimi sağlayarak, 10M'ye kadar (bükülmüş, metre başına en az 20 büküm) bir besleyici uzunluğu ile çalışabilir.

3. Çalışma Durumu Göstergesi

• Güç Göstergesi: Çalışma saatlerinde yanar ve cihazın güç durumunun net bir görsel göstergesini sağlar.
• Algılama Göstergesi: Güç açıldıktan sonra, dedektör yaklaşık 3 saniye içinde otomatik olarak kalibre olur. Kalibrasyon sırasında yeşil gösterge her zaman yanar ve döngü üzerinde araç olmaması gerekir. Kalibrasyondan sonra, yeşil gösterge araç yoksa söner ve bir araç algılandığında yanar. Yeşil gösterge anormal ise, bir frekans ayarı sorununu gösterir.

4. Temel İşlevler

Frekans Ayarı

• Kullanıcı, bitişik döngülerden veya parazitlerden kaynaklanan karışmayı önlemek için döngünün frekansını değiştirebilir. Dedektör, paneldeki DIP1 ve DIP2 kullanılarak ayarlanabilen dört frekans seçeneği sunar.

Hassasiyet Ayarı

• Paneldeki DIP3 ve DIP4'ü kullanarak 4 seviyede ayar ile kullanıcılar hassasiyeti ayarlayabilir. En düşük seviyeden başlayın. Araç dedektörü istikrarlı bir şekilde çalışmıyorsa, istikrarlı çalışma sağlanana kadar hassasiyeti bir seviye artırın.

Otomatik Hassasiyet Artışı

• Bu işlev, paneldeki DIP5 aracılığıyla etkinleştirilebilir veya devre dışı bırakılabilir. Etkinleştirildiğinde, belirli algılama senaryolarında faydalı olan hassasiyete otomatik bir artış sağlar.

Filtre Modu

• Çevresel elektromanyetik rahatsızlıklar büyük olduğunda ve arızalara neden olduğunda, kullanıcılar rahatsızlıkları kesmek için DIP6'yı AÇIK konumuna getirebilir. Filtre modunda, dedektörün tepki süresi gecikir ve hassasiyet azalır. Genellikle, dedektör normal çalışmıyorsa, döngüyü, gömme işlemini, besleyiciyi vb. kontrol edin, frekansı ve hassasiyeti ayarlayın ve ardından gerekirse gelişmiş filtre modunu kullanın.

Röle Çıkışı

• 8 röle çıkışı fabrika varsayılan ayarı vardır (DIP7 - AÇIK, DIP8 - AÇIK). Farklı ayarlar, bir araç döngüye girip çıktığında rölelerin (K1 (Pin3/4) ve K2 (Pin5/6)) davranışını belirler. Örneğin, bir ayarda, araç döngüye girdiğinde, K1 (Pin3/4) açılacak ve K2 (Pin5/6) 500ms boyunca kapanacak ve ardından açılacaktır.

Sıfırlama İşlevi

• Dedektör açıldığında, paneldeki sıfırlama düğmesine basmak dedektörü yeniden başlatacak ve araçsız bir duruma sıfırlayacaktır.

5. Kurulum Bilgileri

Döngü ve Besleyici Özellikleri

• Döngü, 1,5 milimetre kareye eşdeğer minimum bakır kesit alanına sahip yalıtımlı telden oluşmalıdır. Besleyici aynı malzemeden olmalı, bükülmemiş, metre başına en az 20 büküm olmalıdır. Döngü veya besleyicideki bağlantılar lehimlenmeli ve güvenilir performans için su geçirmez bir bağlantı kutusunda sonlandırılmalıdır. Uzun besleyiciler kullanıldığında veya diğer elektrik kablolarıyla yönlendirildiğinde, besleyici için ekranlı bir kablo önerilir ve ekran sadece dedektör ucunda topraklanmalıdır.

Algılama Döngüsü Geometrisi

• Algılama döngüleri dikdörtgen şeklinde olmalı ve en uzun kenarları, optimum algılama için trafik hareket yönüne dik açılarda kurulmalıdır. Döngünün uzunluğu, izlenecek yolun genişliği ile belirlenir ve yolun her kenarından 1 fit mesafeye ulaşmalıdır. Genel olarak, çevresi 30 fitten fazla olan döngüler 2 tel dönüşü kullanılarak kurulmalı, çevresi 30 fitten az olan döngüler ise üç veya daha fazla dönüş kullanmalıdır. Daha iyi performans için çevresi 18 fitten az olan bir kurulum yapmak iyi bir uygulamadır.

Döngü Kurulumu

• Tüm kalıcı döngüler, bir taş kesme diski veya benzeri bir cihazla yuvalar kesilerek yola kurulmalıdır. Döngünün dış tarafında 45° kesilmiş bir kanal, döngü kablosunun dik açılı köşelerde hasar görmesini azaltmaya yardımcı olur. Besleyici için sürekli bir geçiş rotası, kabloyu besleyici yuvasına yerleştirmeden önce dedektöre ulaşacak derinlikte bir yuva testereyle kesilerek elde edilir.
